Report/Rapport © Parks Canada / Parcs Canada

                                                                                                                        REPORT 2005-73

THE CHRONOLOGY OF HISTORICAL EVENTS
AT THE ISLAND BATTERY,  1713 - 1768:
TRANSCRIBED AND PRÉCISED DOCUMENTS

BY

ERIC KRAUSE

KRAUSE HOUSE INFO-RESEARCH SOLUTIONS

December 31, 2005

Table Of Contents


1713 - 1716 [1718]


1713 - 1718

Leauve, P.

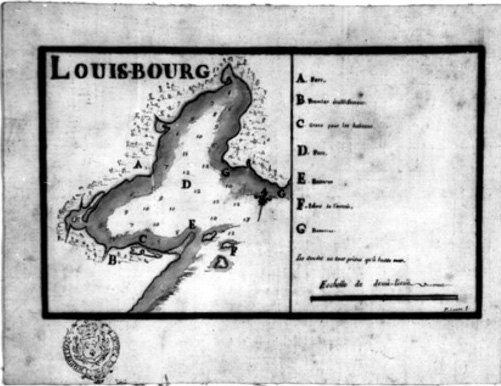

LOUIS-BOURG

[1713-1718]

France: Archives Nationales (Paris), NN, Art. 173, Number 68

... F. Islots de l'entrée ...


1714

 Anonymous

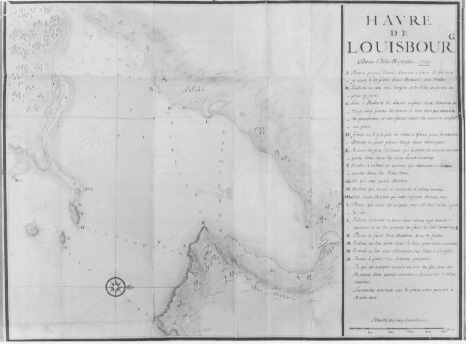

HAVRE DE LOUISBOURG Dans L'Isle Royale 1714

1714

France: Archives du Génie (Paris), 14-1-3

... C. Isle à Babord du havre à faire deux Batteries de
- Vingt cinq pieces de canon et une tour qui servira
- de poudriere et de fanal pour les navire conforme.
- au plan ...

E. Batture de gros Cailloux qui à séche et couvre de six
- pieds d'eau dans les plus haute marrées ...

G Isle qui n'est qu'un Rocher

H. Roches qui couvre et découvre á toûtes marées

HL Sont deux Roches qui sont toujours découvertes

I Endroit découvert ou nous étions, loge lannée
- derniere et ou l'on propose de faire le fort l'année 1715 ...

N Endroit ou l'on peut débarquer Sur l'Isle à fortier ...

There are no illustrated features


1715 - 1720

Anonymous

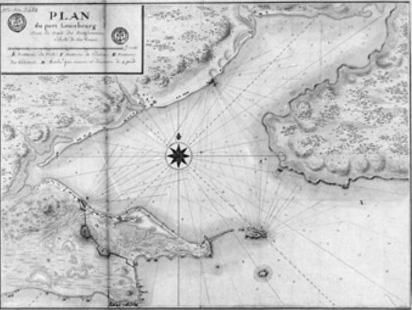

PLAN du port Louisbourg Avec le trait des Fortifications

1715 - 1720

France: Archives Nationales (Paris), Outre-Mer, Dépôt des Fortifications et des Colonies, IV-242

... I. Batterie de l'Entrée ..

A battery and barracks is illustrated without the angled battery or the epaulement

Anonymous

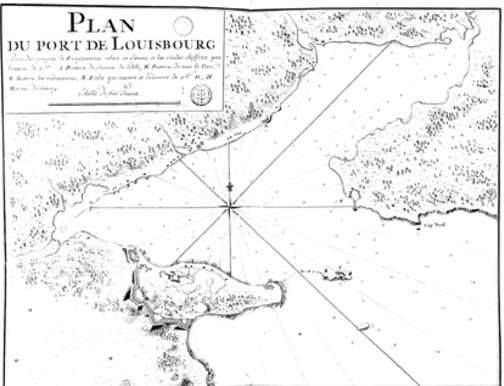

PLAN DU PORT DE LOUISBOURG Avec des projects de Fortifications coloré en Jaune, et les Sondes chiffreez pas brasses de 5 pie.

1715 - 1720

France: Bibliothèque Nationale (Paris), Cartes et Plans, Service Hydrographique de la Marine, 131-11-3

I Batterie de Canons de l'Isle

A batttery and barracks is illustrated without the angled battery or the epaulement


1716

The Avant Toisé proposal for military construction on the Island Battery provided the following details:

Avant toise de ce que poura couter la redoute de maconnerie placée sur la hauteur C a 100 toises des habitans, la batterie K dans le port qui bat les deux parties ou peuvent moüiller les vaisseaux, la batterie de l'isle O en entrant a babord et celle du Port E

...

La Batterie de l'isle O
a barbette avec son batiment

Terres
Les deblay des terres pour la parement de la batterie
longueur ...                      30-0-0}
largeur ...                           2-4-0}          80-0-0
profondeur ...                     1-0-0}
                     a 40s. la te. cube ...                                                          160.0.0

Maconnerie
Les deblay des terres pour la parement de la batterie
longueur ...                        30-0-0}
hauteur ...                            1-0-0}        40-0-0
epaisseur R  ...                     1-2-0}
                     a 60". la te. cube ...                                                       2400.0.0

Pour la platteforme pareillea la precedente, a quelque
reparations des affuts prés ...                                                           1395.0.0
                                                                                                          _________
                                        Total de la Batterie de l'isle                     3955.0.0

Pour le Batiment agal a celuy du corps de garde du port Dauphin

Terres
Le deblay des terres pr. les fondations la quantité
ensemble de 18-2-0 a 2" la te. cube ...                                                 36.0.0

Maçonnerie
Ensembles 17-2-0 a 60" la te. cube ....                                             1040.0.0
       deux doubles souches de cheminées a 150"
       piece .............                                                                                300.0.0

[en marge: il faut. faire mention des deux
doubles souches de cheminées qui ont esté
oubliées wt que laon a ajouté a la
recapitulaon]

Pierre de taille
Les angles, portes, croisées et creneaux
ensembles 290 pieds a 20s. chaque .....                                             290.0.0

Charpente
Pour le pleinpied a la mansarde etc. ensembles 498-4-0
a 2" la solive ...                                                                                   997-4-0

Planchers a la toise quarrée
Ensembles 168-3-0 a 5" la te. quarrée ...                                          842.0.0

Couverture
Ensemble 97-0-0 a 6" la te. ...                                                           582.0.0

Portes chassis et volets
Le tout ensemble ...                                                                            838.0.0

pour les carreaux de vitres ...                                                             150.0.0
                                                                                                           ________

                                   Total du Batiment de la Batterie ...               5075.0.0

.......

[C11B, Volume 1, ff. 499-499v, 1716]

A second version of the Avant Toisé proposal for military construction on the Island Battery provided the following details:

Port de Louisbourg ... Avant toisé de ce que poura Couter la redoute de Maconnerie placée Sur la hauteur C a 100 toises des habitans, La batterie K, dans le Port qui bat les deux parties ou peuvent moüiller les Vaisseaux, la batterie de l'isle I, en Entrant a Babord et celle du Port E

...

La Batterie de L'Isle I.
a Barbette avec son bâtiment

Batterie

Terres

Le deblay des terres pour la parement
de la batterie
Longr .................  30-0-0}
Largeur ..............   2-4-0} .......... 80-0-0
profondeur .........   1-0-0}
                     a 40s. la toise Cube .................................................      160.#

Massonnerie

Les deblay des terres pour la parement de la batterie
Longr ...............     30-0-0}
hauteur .............     1-0-0}  ......... 40-0-0
epaisseur Red......    1-2-0}
                     a 60# la toise Cube ..............................................       2400.....

Pour la platteforme pareille  a la precedente,
a quelque reparations des affuts prés ....................................       1395.'
                                                                                                       _________
                                        Total de la batterie de l'isle O ........       3955.#
                                                                                                                                 ____________

Pour Le Bâtiment Egal a celuy
du Corps de garde du port Dauphin

Terres

Le deblay des terres pour les fondations
la quantité Ensemble de 18-2-0 a 2# la
toise Cube ....................................................................                       36.#

Maçonnerie

Ensembles 17-2-0 a 60# la toise Cube ....                                       1040#
2 doubles Souches de cheminees a 150# piece                                300.

Pierre de taille

Les angles, portes, Croisées et Creneaux
Ensembles 290 pieds a 20 sos chaque .....                                        290.

Charpente

Pour le pleinpied et la mansarde ensems
la quantite de 498 Solives -4-0 a 2.# la solive ...                               997.

Planchers a la toise quarree

Ensembles 168-3-0 a 5# la toise ...............                                      842.

Couverture

Ensemble 97-0-0 a 6# la toise ......................                                  582.

Portes chassis de volets

Le tout ensemble ..........................................                                  838.
pour les Carreaux de Vitres ...                                                        150.
                                                                                                  ________

Total du bâtiment de la batterie de l'Isle...............                    5075.
                                                                                                    __________

....

[Bibliothèque Du Comite Technique du Génie, Manuscript 125, 1716, pp. 70-71]

................

A third version of the Avant Toisé proposal for military construction on the Island Battery provided the following details:

Port Louisbourg ... Avant Toisé de ce que pourra couter la Redoute de maçonnerie placée Sur la hauteur C a 100 tos des habitations, la batterie K dans le port qui bat les deux parties ou peuvent moüiller les vaissx, la Batterie de l'Isle I en Entrant a Babord et celle du Port E

...

La Batterie de L'Isle I a barbette avec son batiment

Terres

Le deblay des terres pour le parement
de la batterie
Longr .................  30-0-0}
Largr ...................   2-4-0}        80-0-0
profr ...................   1-0-0}
a 40s. la toise cube ..............................................    160.#

Maçonnerie

Les deblay des terres pour la parement de la batterie
Longr ...............     30-0-0}
hautr .................     1-0-0}        40-0-0
epaisr r ......            1-2-0}
a 60# la toise cube ..............................................     2400

Pour la platte forme pareille  a la precedente
a quelques reparations des affuts prés                                          1395.#
                                                                                                       _________
Total de la Batterie de L'isle I                                                       3955.#
                                                                                                                                 ____________

Pour Le Bâtiment Egal a celuy du
corps de garde du port Dauphin

Terres

Le deblay des terres pour les fondations
la quantité Ensemble de 18to-2-0 a 2#
la to cube ....................................................................                        36.#

Maçonnerie

Ens. 17-2.0 a 60# la ts. cube ....                                                      1040#
deux doubles Souches de cheminées a
150.# piece .........................................                                               300.#

Pierre de taille

Les angles, portes, croisées et creneaux
Ensembles 290 pieds a 20 s. chaq  .....                                             290:

Charpente

Pour le plein pied et la mansarde ensembl.
la quantité de 498-4-0 a 2.# la Solive
cy  ...........................................................................                          997:

Planchers a la toise quarrée

Ense. 168-3-0 a 5# la toise ............................                                  842:

Couverture

Ens 97-0-0 a 6# . la toise ...................................                             582:

Portes chassis de Volets

Le tout ens .........................................................                              838:
pour les carreaux de Vitres .............................                               150:
                                                                                                       ________

Total du batiment de la Battrie de
l'Isle...............................................................................                 5075.
                                                                                                    __________

....

 [France, Archives Nationales, Colonies, F3, Volume 51, 1716, pp. 72-73]

The proposed platforms of Louisbourg's Island Battery were identical to those proposed for Louisbourg's Battery K in the same Avant Toisé

Avant toise de ce que poura couter la redoute de maconnerie placée sur la hauteur C a 100 toises des habitans, la batterie K dans le port qui bat les deux parties ou peuvent moüiller les vaisseaux, la batterie de l'isle O en entrant a babord et celle du Port E

...

La platteforme

Cent quatre vingt poutrelles de 12 pieds chaque
longueur ens...    360-0-0}
grosseur ...             4 et 4}                             80-0-0

Cinq cent madriers de 12 pieds chaque
longueur ens...   1000-0-0}
grosseur ...             12 et 3}                       500-0-0

                                                                   580-0-0

a 2" la solive ....                                                                                                         1160.0.0

Cinq mil cloux a madriers a 9" le mil....                                                                     45.0.0

Pour la reparation de 15 affuts avec les
ferrures....                                                                                                                   300.0.0

Total de la platteforme....                                                                                         1505.0.0

.....

[C11B, Volume 1, 1716, ff. 498v-499.]

According to a second version, the proposed platforms of Louisbourg's Island Battery were identical to those proposed for Louisbourg's Battery K in the same Avant Toisé as follows:

Port de Louisbourg ... Avant toisé de ce que poura Couter la redoute de Maconnerie placée Sur la hauteur C a 100 toises des habitans, La batterie K, dans le Port qui bat les deux parties ou peuvent moüiller les Vaisseaux, la batterie de l'isle I, en Entrant a Babord et celle du Port E

...

La Platteforme

180 poutrelles de 12 p.ds chaque

Longr Ens...       360-0-0}
grosseur ...             4 et 4}..........                   80-0-0

500 madriers de 12 p.ds chaque

Longr Ens...        1000-0-0}
grosseur ...             12 et 3}..........              500-0-0
                                                                  ________

                                                                   580-0-0
                                                                  ________

a 2# la solive ...............................................................                                              1160.#

Cinq mil cloux a madriers a 9# le mil....                                                                     45.#

Pour la reparation de 15. affuts avec les
ferrures.....................................................................                                                   300.-
                                                                                                                                                                   ________

                 Total de la Platteforme....                                                                        1505.#
                                                                                                                                                               ___________

.....

[Bibliothèque Du Comite Technique du Génie, Manuscript 125, 1716, pp. 69-70]

According to a third version, the proposed platforms of Louisbourg's Island Battery were identical to those proposed for Louisbourg's Battery K in the same Avant Toisé as follows:

Port Louisbourg ... Avant Toisé de ce que pourra couter la Redoute de maçonnerie placée Sur la hauteur C a 100 tos des habitations, la batterie K dans le port qui bat les deux parties ou peuvent moüiller les vaissx, la Batterie de l'Isle I en Entrant a Babord et celle du Port E

...

La Platteforme

180 poutrelles de 12 p.d chaque
Longr Ensl...       360-0-0}
gross 4 et 4...           4 et 4}         80-0-0

500 Madriers de 12 p.d chaqe.
Long.r ...             1000-0-0}
grosr ...                   12 et 3}..........              500-0-0
                                                                  ________

                                                                   580-0-0
                                                                  ________

a 2# la Solive ...............................................................                                              1160.#

5000 cloux a madriers a 9# le mil....                                                                            45.#

Pour la reparation de 15. affuts avec les
ferrures.....................................................................                                                   300
                                                                                                                                                                   ________

                 Total de la platte forme....                                                                        1505.#
                                                                                                                                                               ___________

.....

[France, Archives Nationales, Colonies, F3, Volume 51, 1716, pp. 71-72]

The proposed Island Battery building was identical to that of the proposed Port Dauphin guard house

Avant toise de ce que peut Counter la Redoute E en Maçonnerie figurée en forme de Bastion, avec un Corps de Casernes a la gorge; et la Batterie L de vingt cinq pieces des Canons. Les sommes totalles de differentes Especes de matereaux serviront a l'amas qu'il en faudra faire aux Endroits indiques par le Devis.

....

Corps de garde de 10 toises de long et 4 de large

Terres ou graviers
Le deblay des terres pour les fondation
longueur ense.                11-0-0
largeur                              5-0-0       18-2-0
profondeur                        0-2-0
                       a 2" la te. cube ........................                                  36.0.0

Maconnerie
Les quatre cotes
longueur ense.                26-4-0
hauteur                             2-0-0       17-4-0
epaisseur                          0-2-0

                       a 50" la te. cube ........................                                883.0.0

Maconnerie par estimation
Deux doubles souches de cheminees a 100" chaque .....               200.0.0

Pierre de taille
quatre angles de 10 pieds de haut chaque, trois
portes de 18 pds. pourtourner chaque, six croisées
de 16 pds. pourto. chaque, et dix creneaux de 10 pds.
aussy chaque
longueur ense.                290 pds.
largeur pourto.                   1 p.                290 pds.
                       a 20 s. le pied ........................                                    290.0.0

Charpente
Douze poutrelles de 20  pds.  chaque espacé sur la
longueur de batiment
longeur ense.                  40-0-0
grosseur                           8 et 9                    40-0-0

Douze sablieres de 12 p. de long chaque
longueur ense.                24-0-0
grosseur                           8 et 3                      8-0-0

Douze aiguilles de 10 pds. chaque
longueur ense.                20-0-0
grosseur                           8 et 8                      17-4-0

dix fermes pour les deux côtes de 3 tes. 3 pds. chaque,
douze pannes de 2 tes. chaque et 9 tes. de faîte
longueur ense.                68-0-0
grosseur                           8 et 6                      45-2-0

douze antraix de 2 tes. 2 pd. chaque, quatorze montans de
lucarnes, autant de frontons et autant de liens
de toit de 5 pds. chaque
longueur ense.                63-0-0
grosseur                           6 et 6                      31-3-0

Cent trente deux chevrons de 1 te. 2 p. chaque et
quatre vingt soliveaux de 1 te. 3 p. chaque pour
la plancher
longueur ense.                296-0-0
grosseur                           4 et 4                      65-4-0

quarente trois jambettes, autant d'esseliers et
autant de liens de 3 pds. de long chaque
longueur ense.                64-3-0
grosseur                           6 et 4                      21-3-0

quarente trois avant becqs de 2 pds. chaque
longueur ense.                14-2-0
grosseur                           4 et 3                      2-2-0

Deux cent quarente madriers pour  le pleinpied et
le plancher de 20 pds. de long chaque
longueur ense.                800-0-0
grosseur                           12 et 2                      266-4-0
                                                                       ___________
                                                                           498-4-0
                           a 1"10s. la solive ...............................................      748.0.0

Planchers a la toise quarrée sur un pouce d'epaisseur

Les planches dans la mansarde
longueur ens.               9-4-0
largeur                          2-3-0                      24-1-0

Cinq cloisons et cinq separations de 3 tes. chaque
longueur ens.               30-0-0
hauteur                          1-2-0                      40-0-0

Les faces du toit et les cotes
longueur ense.              23-0-0
largeur                            4-0-0                      92-0-0

quatorze toits de croisées de mansarde de 4 pieds
chaque
longueur ense.                9-2-0
largeur                            1-2-0                      12-2-0
                                                                   ___________
                                                                     168-3-0
Les 168-3-0 quarrées de l'autre part 4" la te.
font la somme de

Couverture
quatre vingt dix sept toises de bardeaux cloues a
5" la te.                                                                                                485.0.0

Portes chassis et volets
Trois portes garnies de ferrures et fermeture a 26"
chaque                                                                                                    78.0.0
Vingt portes simples garnies idem a 18" chaque .............                 360.0.0
Vingt chassis a coulisse et leur dormans a 12" chaque ...                 240.0.0
Vingt volets garnis de leur ferrures a 8" chaque                                160.0.0

Carreaux de Vitres
Six cent carreaux de 8 pouces de haut sur 6 de large a
5s. piece ........................                                                                        150.0.0
                                                                                                          __________
                      Total du corps de garde de la batterie L                     4304.0.0 ...

[C11B, Volume 1, 1716, ff. 510 - 511v]

According to a second version, the proposed Island Battery building was identical to that of the proposed Port Dauphin guard house of Battery L described in its Avant Toisé as follows:

Port Dauphin ... Avant Toisé de ce que peut counter la Redoute E en Massonnerie figure en forme de bastion, avec un corps de casernes a la gorge et la L de 25 pieces des canons. Les sommes totalles de differentes Especes de matereaux Serviront a l'amas a l'amas [Sic] qu'il en faudra faire aux Endroits Indiques par le Devis.

....

Corps de garde
de 10. toises de long et 4. de large

Terres ou graviers

Le deblay des terres pour les fondation
Longr ense. ......               11-0-0}
Largeur .....                        5.0.0}  ...  18-2-0
profondr                             0.2.0}
a 2.# La Toise. cube ........................                                                36.#

Massonnerie

Les quatre cotez
longr Ense.   ....               26.4.0}
haut ...                               2.0.0}  ...   17.4.0
Epaisser    ...                     0.2.0}

a 50# la toise Cube ........................                                                 883.

Massonnerie par Estimation

Deux doubles Souches de Cheminées a 100. chaqe .....               200.

Pierre de Taille

4 angles de 10 p.ds. de haut chaque, 3 portes
de 18. pds. pourtourner chaque et 10. croiseaux
de 10 pds. aussy chaque
Longr Ense.  .....         290.}
Largeur pourto. ...         1 }...........                290 pieds.
a 20 s. le pied ........................                                                         290.

Charpente

12. poutrelles de 20.  pieds chaque Espacéz
sur la longueur de batiment
Longr Ense. ....             40-0-0}
grosser .....                      8 et 9}    ....             40-0-0.

12. Sablieres de 12 pd. de long chaque
Longr Ense.  ....          24-0-0}
grosser ....                     8 et 3} ....                    8-0-0.

12. aiguilles de 10 pieds. chaque
Longr Ense. .....          20-0-0}
gross.r  .....                   8 et 8}   .....                17-4-0.

10 fermes pour les 2 costes de
3 te. 3. pds. chaque, 12 pannes
de 2 te. chaque et 9 te. de
faiste
Longr Ense.  .....         68-0-0}
grosser .....                    8 et 6} .....                 45.2.0.

12 Entraix de 2 te. 2. p. chaq.
14 montans de Lucarnes, autant de
frontons et autant de Liens de toit de
5 pieds. chaque
Longr Ense. .....            63.0.0.}
gross.r .....                       6. et 6.}  .....               31-3.0.

132 chevrons de 1 te. 2 p.
chaque, et 80. soliveaux de
1 te. 3 p. chaq.e po. la plancher
Longr Ense. .....             296-0-0.}
grosser  ...                         4. et 4.} .....               65.4.0.

43. Jambettes, autant d'Esseliers
et autant de liens de 3 p. de long
chaque.
Longr Ense. ....                64-3.0.}
gross.r  .....                       6. et 4. } ....                 21.3.0.

43. avant becqs de 2 ps. chaque
Longr Ense. ....               14.2.0. }
grosser  ....                       4. et 3.}  .....                 2.2.0.

240. madriers pour  le pleinpied et le plancher de
20. pied de long chaque
Long.r En ......               800-0-0}
grossr .....                      12. et 2.} .....                 266-4-0
                                                                       ___________
                                                            Total      498.4.0
                                                                      ____________
                           a 30s. la solive ...............................................      748.#

Planchers a la toise quarrée
Sur un pouce d'Epaisseur

Le plancher dans la Mansarde
Longr En.  .....              9.4.0}
largeur .....                    2.3.0}.....                 24.1.0.

Cinq cloisons et 5. separations.
de 3 t. chaque
Longr En.  .....             30.-0-0.}
hautr   .....                     1..2.0.} .....               40.0.0.

Les faces du toit et les cotez
Longr En. .......              23.0.0}
Largr .....                        4.0.0} .....                92.0.0.

14. toits de croisées de mansarde
de 4. p.ds chaque
Long. En ...                     9.2.0}
Largr .....                         1.2.0} .....              12..2.0.
                                                                   ___________
                                                        Total   168.3.0
                                                                 ____________
a 4# la toise quarré ......................                                                      674.

Couverture

97 toises de Bardeaux Cloüez a 5#
la toise ..........................................                                                       485.

Portes Chassis et Volets

Trois portes garnies de ferrures et fermeture
a 26.# chaque .......................................                                                78.
Vingt portes Simples garnies de ferrure et
fermeture  a 18# chaque ............................                       .                 360.#
20 chassis a coulisse et leurs dormans
a 12# chaque ..............................................                         .                 240.
20 Volets garnis de leurs ferrures a
8# chaque   .................................................                                           160.

Carreaux de Vitres

600 carreaux de 8. pouces de haut chaqe
sur 6. p de large a 5 Sols piece ........................                                  150.
                                                                                                          __________
                      Total du corps de garde de la batterie                         4304.#
                                                                                                          ___________

...

[Bibliothèque Du Comite Technique du Génie, Manuscript 125, 1716, pp. 48-51]

According to a third version, the proposed Island Battery building was identical to that of the proposed Port Dauphin guard house of Battery L described in its Avant Toisé as follows:

Port Dauphin ... Avant Toisé de ce que peut cou=nter une redoute E en maçonnerie figurée en forme de Bastion, avec un corps de casernes a la gorge, et la batterie L de vingt cinq pieces de Canons. les sõmes totalles de differentes Especes de mate=reaux, Serviront a lamas qu'il en faudra faire aux Endroits indiquez par Le Devis.

....

Corps de garde
de dix toises de long et 4 de large

Terres ou graviers

Le deblay des terres pour les fondation
longr Ens. .....                       11-0-0}
largr .....                                  5-0-0}       18-2-0
profond  .....                            0-2-0}
a 2.# la toise cube ........................                                                    36.#

Maçonnerie

Les 4 cotés
longr Ens. .....                        26-4-0}
hautr  .....                                 2-0-0}     17-4-0
Epaisr                                      0-2-0}

a 50# La toise cube ........................                                                  883.#

Maçonnerie par Estimation

Deux doubles Souches de cheminées a
100# chaqe  ....................................                                                  200.#

Pierre de Taille

quatre angles de dix pieds de haut chaq.
trois portes de 18 pieds pourtourner chaqe
six croisées de 16 pieds pourtourneur chaqe
et dix creneaux de 10 pieds aussy chaque
longr Ensl.  ....                    290-0-0}
Largr pourtr.  .....                   1 -    }             290 pd.
a 20 Le pied ........................                                                               290.#

Charpente

Douze poutrelles de 20  pi  chaqe Espacés
sur la longueur de Batiment
Longr Ensl. .....                     40-0-0}
grosser  .....                            8 et 9}                    40-0-0

Douze sablieres de 12 pieds de long chaqe
Longr Ensl.  .....                    24-0-0}
grossr  .....                              8 et 3}                      8-0-0

Douze Eguilles de 10 p. chaqe
Longr Ensl.  .....                     20-0-0}
grosser  .....                             8 et 8}                      17-4-0

Dix fermes pour les deux costes de 3 to.
3 pi. chaque, douze pannes de 2 to. chaqe
et 9 to. faîte
Longr Ensl. .....                     68-0-0}
grossr  .....                              8 et 6}                      45-2-0

Douze antrais de deux to.s 2 pd. chaqe 14
montans de Lucarnes, autant de frontons
et autant de Liens de toit de 5 pi. chaqe
Longr Ensl.      .....                63-0-0}
grosr  .....                                6 et 6}                      31-3-0

Cent trente deux chevrons de 1 to. 2 p. chaqe
et quatre vingt soliveaux de 1 to 3 p. chaqe
pour le plancher
Longr Ensl.  .....                   296-0-0}
grosseur .....                            4 et 4}                      65-4-0

43 jambettes, autant d'Esseliers, et autant
de liens de 3 ps. de long chaqe
Longr Ensl.   .....                   64-3-0}
grosr  .....                                6 et 4}                      21-3-0

quarente trois avant becqs de 2 p. chaqe
Longr Ensl.   .....                   14-2-0}
grosr  .....                                4 et 3}                      2-2-0

Deux cens quarente madriers pour  le
plein pied et le plancher de 20 ps. de long
chaqe
Longr Ensemble.   .....           800-0-0}
grosr    .....                               12 et 2}             266-4
                                                                       ___________
                                                            Total    498-4-0
                                                                     ___________
 a 20.s la Solive ............. ...                             748.#

Planchers a la toise quarrée
sur un pouce d'Epaisseur

Les planches dans la mansardes
Longr Ensembl.  .....            9-4-0}
Largr   .....                           2-3-0}                      24-1-0

Cinq cloisons et cinq separations de
3 to. chaqe
Longr Ensl.  .....                  30-0-0}
hautr  .....                              1-2-0}                      40-0-0

les faces du toit et les côtés
Longr Ensl.   .....                  23-0-0}
Largr   .....                             4-0-0}                      92-0-0

Quatorze Toits de Croisées de mansarde
de 4 pieds chaque
Longr Ensl.   .....                    9-2-0}
Largeur  .....                           1-2-0}                     12-2-0
                                                                       ___________
                                                   Total               168-3-0
                                                                      _____________
a 4.# La toise quarrée ...............                                 674.#

Couverture

Quatre vingt dix Sept toises de Bardeaux
cloués a 5# laToise .........................                                                        485.#

Portes, chassis et Volets

Trois portes garnies de ferrures et ferme=
ture a 26.# chaqe ...............                                                                         78.#
Vingt portes simples, garnies de ferrures
et fermetures a 18.# chaqe ...................                                                    360.#
Vingt chassis a Coulisse et leur dormans,
 a 12.# chaqe ..............                                                                               240.#
Vingt volets garnis de leur ferrures a
huit livres chaqe  ...............                                                                       160.#

Carreaux de Vitres

Six cent carreaux de 8 pou. de haut sur
6 de Large a 5.s piece ........................                                                       150.#
                                                                                                               __________
                      Total du corps de garde de la battrie L.                            4304.#
                                                                                                                                          ____________

 ...

[France, Archives Nationales, Colonies, F3, Volume 51, 1716, pp. 50-53]

According to St. Ovide, lieutenant de Roy, Commandant a Louisbourg:

...il espere d'y Supléer par un chemin qu'il a fait pratiquer pour aller a la Batterie qui bar l'entrée du port Sur laquelle il compte de faire incessamment trainer 12. pieces de Canon avec le Secours des habitans qui montrent beaucoup d'empressement pour l'Execution des projets de m. de Verville. Il espere faire transporter le Canon au printemps sur l'Isle qui forme l'entrée et il se Servira pour cela de deux Charrois avant qu'ils Soient occupés a la pesche ...

[C11C, Volume 15, pièce 85, October 27, 1716]

L'Hermitte

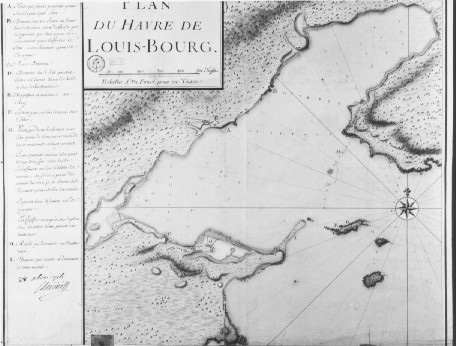

PLAN DU HAVRE DE LOUIS - BOURG

1716

France: Bibliothèque Nationale (Paris), Cartes et Plans, Service Hydrographique de la Marine, 313-11-1

... D. Batterie Sur l'Isle qui doit battre a l'Entrée dans la Rade et Sur les habitations ...
F. Endroit par ou l'on descent Sur l'Isle ...

There are no illustrated features

Table Of Contents
